Guia de Seleção de Conectores Coaxiais RF de Alta Frequência: Correspondência Precisa para Desbloquear Novos Patamares na Transmissão de Sinais
Em áreas como comunicações, testes e medições e aeroespacial, os conectores coaxiais RF de alta frequência servem como a "ponte crítica" que garante a transmissão estável de sinais. Um conector selecionado com precisão pode minimizar a perda de sinal ao máximo e aprimorar o desempenho do sistema; a seleção inadequada pode não apenas causar falhas no equipamento, mas também aumentar os custos de manutenção a longo prazo. Portanto, dominar o método de seleção científica de conectores coaxiais RF de alta frequência é crucial para todos os profissionais.
I. Fatores Essenciais de Seleção: De "Correspondência de Parâmetros" à "Adaptação de Cenários"
A seleção de conectores coaxiais RF de alta frequência não é de forma alguma uma simples comparação de parâmetros. Em vez disso, é necessário considerar de forma abrangente fatores multidimensionais em torno dos requisitos do sistema para garantir que cada escolha atenda com precisão aos cenários de aplicação reais.
1. Frequência: O "Teto de Velocidade" da Transmissão de Sinais
A frequência é o pré-requisito principal para a seleção. Diferentes conectores têm faixas de frequência de operação significativamente diferentes, o que determina diretamente se eles podem atender às necessidades de transmissão de sinais do sistema. Por exemplo:
Os conectores BNC, com desempenho estável, são amplamente utilizados em cenários de baixa frequência, de DC a 4 GHz, comumente encontrados em equipamentos de monitoramento e pequenos terminais de comunicação.

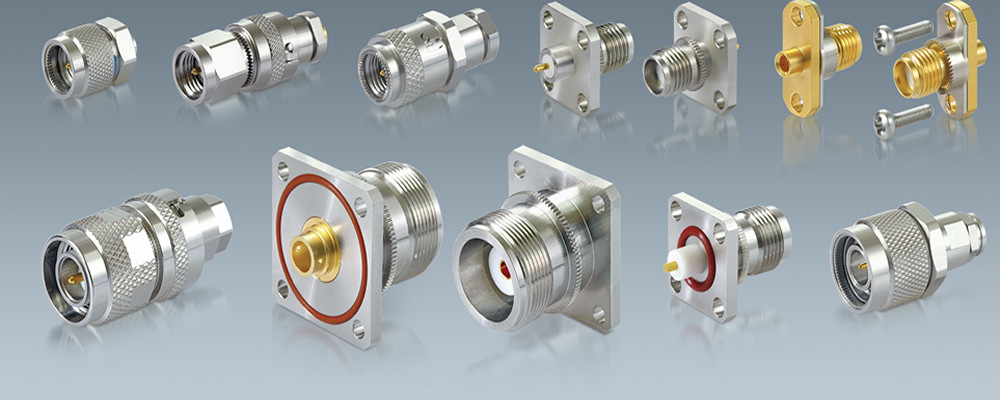

Os conectores SMA são mais flexíveis, operando abaixo de 12,4 GHz quando combinados com cabos flexíveis e até 26,5 GHz com cabos semi-rígidos, tornando-os uma escolha comum para dispositivos de comunicação, como roteadores e estações base.

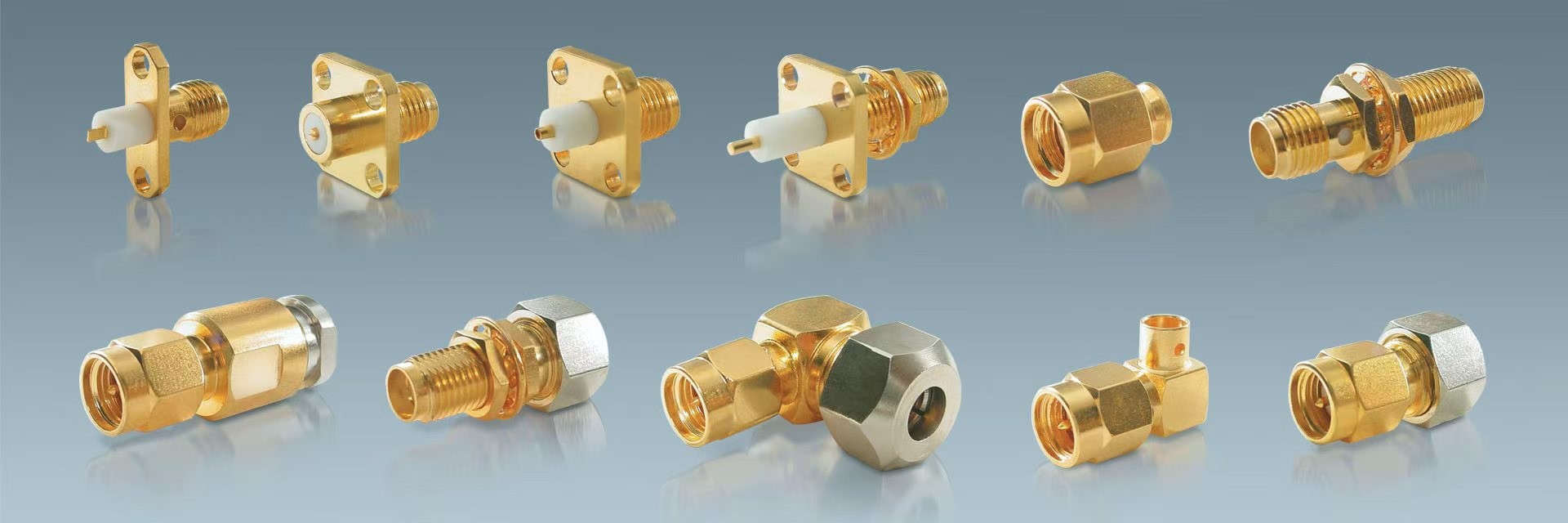

Para campos de alta frequência, como comunicações de ondas milimétricas, os conectores de 2,92 mm se destacam, com uma frequência operacional máxima de 110 GHz, atendendo facilmente aos requisitos de alta frequência de instrumentos de teste de ponta e comunicações por satélite.
Durante a seleção, é essencial garantir que a faixa de frequência do conector cubra totalmente a frequência operacional do sistema para evitar a distorção do sinal devido à incompatibilidade de frequência.
2. Estrutura Mecânica e Método de Conexão: Equilibrando Conveniência e Estabilidade

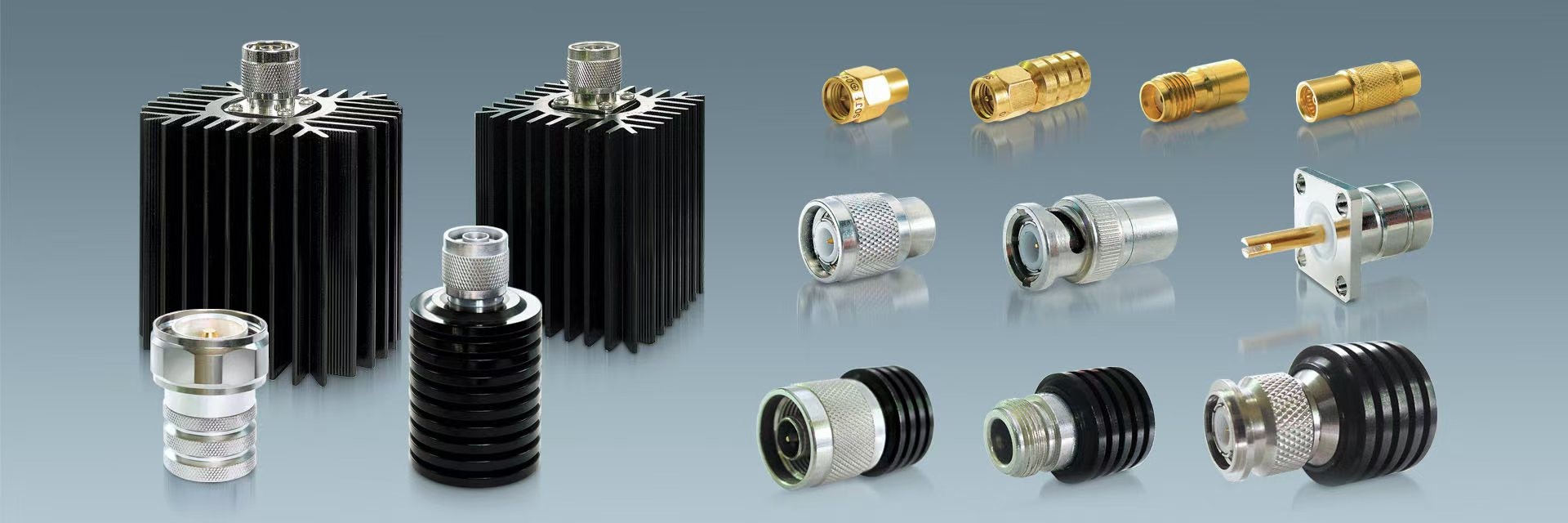

A estrutura mecânica (tipo de interface) e o método de conexão de um conector afetam diretamente a eficiência da instalação e a resistência ao choque. Entre os tipos de interface comuns:

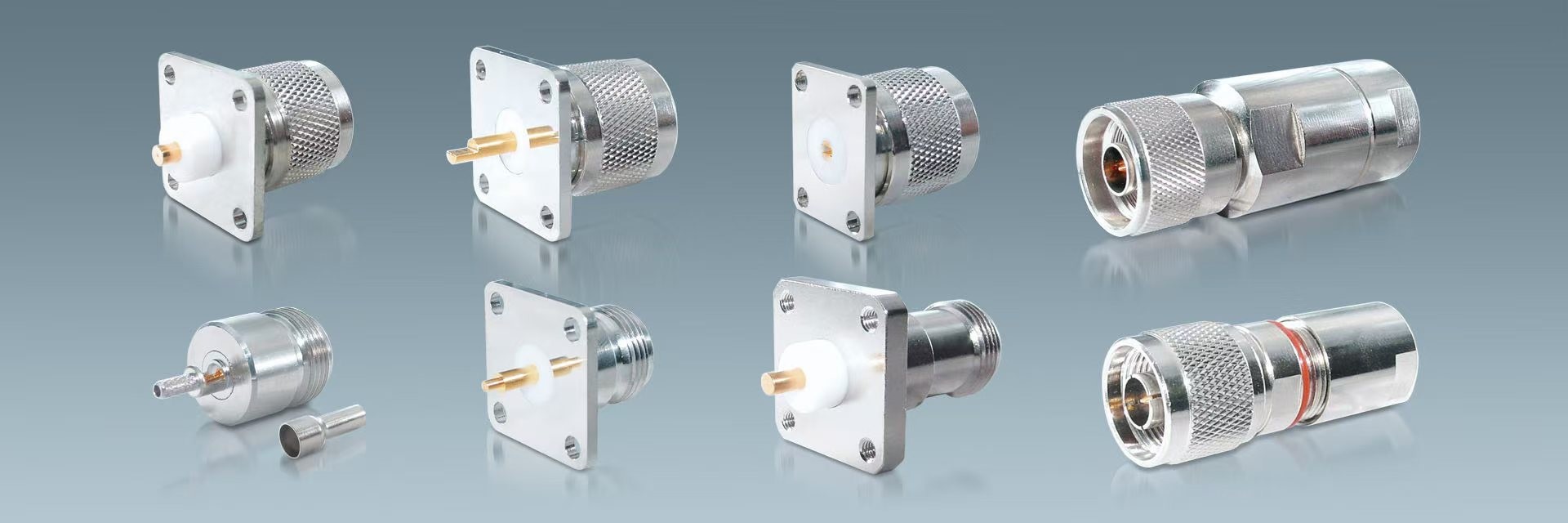

Os conectores do tipo N adotam conexões rosqueadas, apresentando uma estrutura robusta, excelente desempenho de blindagem e ampla aplicação em estações base e grandes equipamentos de comunicação.

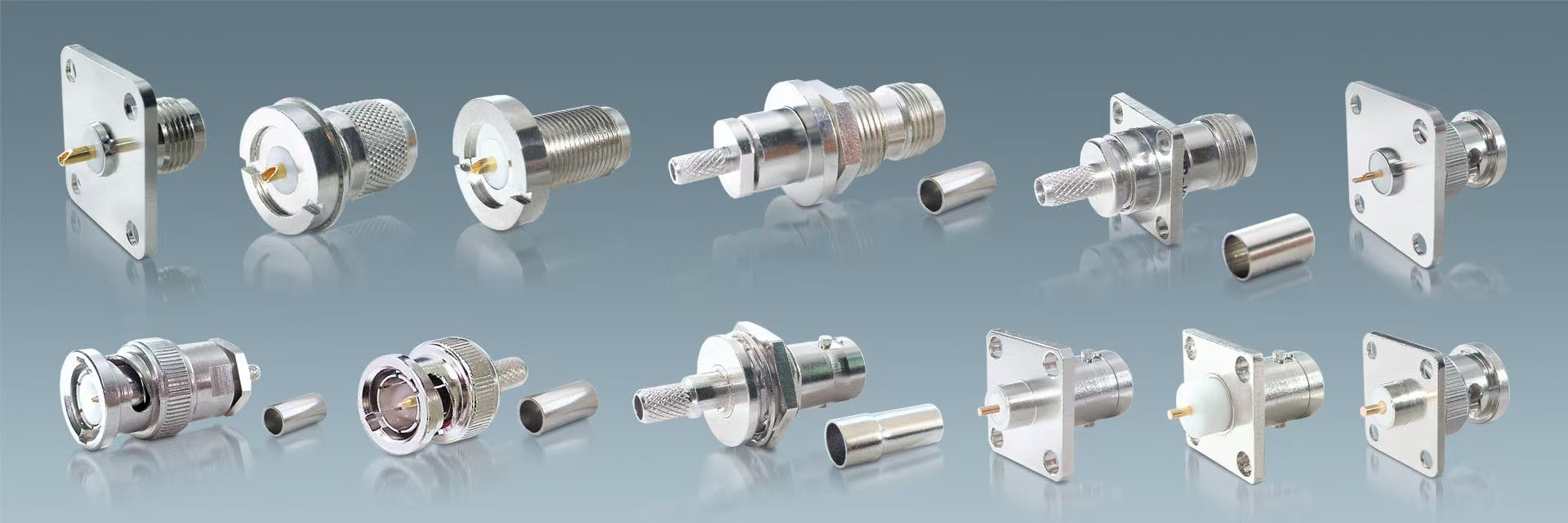

Os conectores BNC têm um design de baioneta, permitindo a inserção e remoção rápidas sem ferramentas, adequados para cenários que exigem desmontagem frequente, mas com resistência ao choque relativamente fraca.

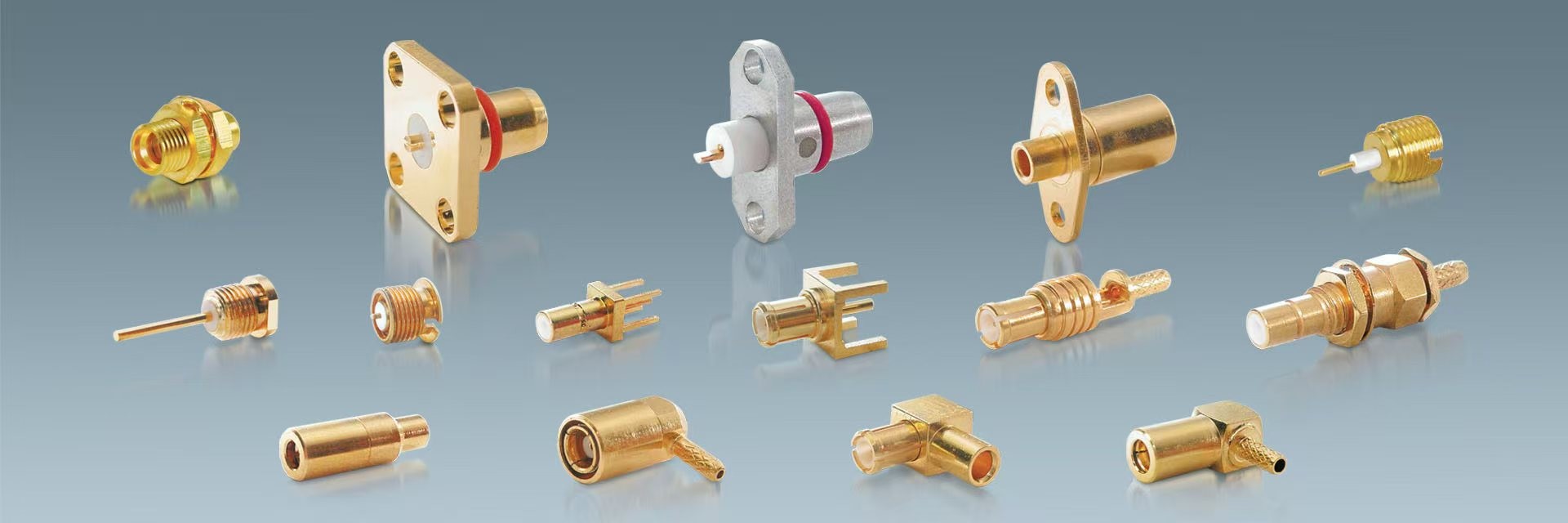

Os conectores SMB utilizam uma estrutura plug-in, sendo compactos e fáceis de conectar, favorecidos por eletrônicos de consumo e equipamentos médicos.
Diferentes métodos de conexão têm suas próprias vantagens e desvantagens:
Conexões rosqueadas (por exemplo, tipo N, SMA) são seguras e resistentes a choques, adequadas para ambientes complexos, como configurações externas e industriais.
Conexões de baioneta (por exemplo, BNC) oferecem operação rápida e economia de tempo.
Conexões de encaixe (por exemplo, SMB, MMCX) são extremamente convenientes, adaptando-se a pequenos dispositivos com altos requisitos de espaço e velocidade de instalação.
A seleção deve equilibrar conveniência e estabilidade com base no ambiente operacional do equipamento e na frequência de instalação.
3. Tamanho e Peso: Adaptando-se ao "Código Espacial" do Equipamento
À medida que os equipamentos tendem à miniaturização e ao design leve, o tamanho e o peso dos conectores se tornaram considerações importantes. Os conectores são classificados em quatro categorias com base no tamanho:
Tipo padrão (por exemplo, UHF, tipo N): Grande em tamanho com alta resistência mecânica, adequado para grandes equipamentos industriais e estações base externas com restrições de espaço baixas.
Tamanho pequeno (por exemplo, BNC, TNC): Equilibrando desempenho e compacidade, comumente usado em terminais de comunicação de pequeno e médio porte e instrumentos de teste.
Tamanho ultrapequeno (por exemplo, SMA, SMB, 3,5 mm): Compacto, servindo como a "configuração padrão" para telefones celulares, módulos de comunicação por satélite e instrumentos portáteis.
Tamanho micro (por exemplo, 2,92 mm, 2,4 mm, 1 mm): Extremamente fino, adaptando-se a instrumentos de precisão, como dispositivos de ondas milimétricas e micro-sensores, desempenhando um papel importante em áreas aeroespaciais e médicas de ponta.
A seleção deve corresponder com precisão ao espaço interno do equipamento, evitando dificuldades de instalação devido a conectores grandes demais ou sacrifícios de desempenho devido à busca excessiva por miniaturização.
4. Materiais e Revestimento: Garantia Dupla de Durabilidade e Condutividade
Os materiais e o revestimento de um conector afetam diretamente sua vida útil, condutividade e resistência à corrosão.
Materiais da carcaça: Principalmente cobre, aço inoxidável e outros metais, proporcionando bom desempenho de blindagem contra interferência eletromagnética externa, garantindo ao mesmo tempo resistência mecânica suficiente para suportar inserção/remoção diária e impactos ambientais.
Condutor interno: Principalmente cobre de alta pureza, garantindo uma transmissão de corrente suave e reduzindo a perda de sinal.
Material de isolamento: O politetrafluoroetileno (PTFE) é preferido por suas baixas perdas e altas propriedades de isolamento, evitando efetivamente o vazamento de sinal e adaptando-se a cenários de alta frequência.
Em termos de revestimento:
Os condutores centrais são frequentemente banhados a ouro ou prata: O banho de ouro oferece baixa resistência e resistência à corrosão, mantendo um desempenho estável mesmo após o uso a longo prazo, adequado para produtos militares e equipamentos aeroespaciais; o banho de prata oferece condutividade superior, mas é propenso à oxidação, usado em equipamentos comerciais sensíveis ao custo e operando em ambientes secos.
O revestimento do condutor externo é principalmente niquelado ou banhado a ouro: O niquelado atende aos requisitos básicos de resistência à corrosão, enquanto o banho de ouro aprimora ainda mais o desempenho elétrico e a resistência a ambientes agressivos, adaptando-se a cenários complexos, como condições marinhas e de alta temperatura.
5. Adaptabilidade Ambiental: Capacidade Hardcore para Lidar com Cenários Complexos
As condições ambientais variam muito em diferentes cenários de aplicação, exigindo que os conectores tenham a resistência ambiental correspondente.
Para ambientes de alta temperatura, como perto de fornos industriais de alta temperatura e periferias de motores aeroespaciais, conectores com uma ampla faixa de temperatura operacional (por exemplo, -65℃~200℃) devem ser selecionados para evitar deformação do material e falha de desempenho devido a altas temperaturas.
Para ambientes agressivos com umidade, poeira e névoa salina (por exemplo, estações base externas, equipamentos marinhos), os conectores com níveis de proteção IP67 ou IP68 são preferidos para evitar a entrada de umidade e impurezas e garantir a operação estável a longo prazo.
6. Correspondência de Cabos e Confiabilidade: Transmissão de Sinal Impecável
O grau de correspondência entre conectores e cabos determina diretamente a qualidade da transmissão do sinal.
Primeiro, certifique-se de que o conector seja compatível com o tipo de cabo; por exemplo, os conectores SMA combinam perfeitamente com cabos comuns, como RG316 e RG405.
Em segundo lugar, o diâmetro externo do cabo deve ser consistente com a faixa de fixação do conector para evitar mau contato devido à incompatibilidade de tamanho.
Mais importante, a impedância do cabo deve corresponder à impedância do conector (comumente 50Ω, 75Ω); caso contrário, ocorrerá reflexão do sinal, aumentando a perda.
Em relação à confiabilidade e vida útil, os conectores de diferentes padrões variam significativamente:
Os conectores de padrão militar (por exemplo, fabricados de acordo com MIL-C-39012) adotam componentes totalmente de cobre, isolamento PTFE e banho de ouro interno/externo, suportando milhares de inserções e remoções com desempenho estável e confiável, tornando-os a "primeira escolha" para equipamentos aeroespaciais e militares.
Os conectores de padrão comercial são mais econômicos, mas menos confiáveis, suportando centenas de inserções e remoções, adequados para eletrônicos de consumo e equipamentos domésticos com baixos requisitos de vida útil.
II. Referência de Seleção Rápida: Comparação de Frequência e Tamanho para Bloqueio Rápido do Alvo
Para ajudar a selecionar rapidamente conectores adequados, compilamos a frequência operacional máxima, o tamanho e os principais cenários de aplicação de conectores comuns para correspondência sob demanda:
Tipo de Conector
Frequência Operacional Máxima
Tamanho
Principais Cenários de Aplicação
Tipo N
11 GHz
Padrão
Estações base, grandes equipamentos de comunicação, instrumentos externos
BNC
4 GHz
Pequeno
Equipamentos de monitoramento, pequenos terminais de comunicação, instrumentos de ensino
TNC
11 GHz
Pequeno
Comunicações montadas em veículos, equipamentos de controle industrial
SMA
18 GHz
Ultrapequeno
Roteadores, módulos de comunicação por satélite, instrumentos de teste portáteis
SMB
4 GHz
Ultrapequeno
Eletrônicos de consumo, equipamentos médicos, módulos Bluetooth
SMC
10 GHz
Ultrapequeno
Eletrônicos automotivos, pequenos sensores
3,5 mm
34 GHz
Ultrapequeno
Instrumentos de teste de ponta (por exemplo, analisadores de espectro)
2,92 mm (tipo K)
40 GHz
Micro
Comunicações de ondas milimétricas, testes aeroespaciais
2,4 mm
50 GHz
Micro
Processamento de sinais de alta frequência, comunicações por satélite
1,85 mm
60 GHz
Micro
Radar de ondas milimétricas, equipamentos médicos de ponta
1 mm
110 GHz
Micro
Instrumentos de teste de frequência extremamente alta, comunicações quânticas
III. Rima de Seleção: Compreendendo Facilmente a Lógica Central
A seleção de alta frequência tem um truque: primeiro verifique a frequência para determinar a faixa;
Combine a estrutura mecânica ao cenário, garantindo conveniência e estabilidade;
Adapte o tamanho ao tipo de equipamento, com tamanhos pequenos e micro sendo requintados;
Materiais e revestimentos resistem ao ambiente, sem preocupações com umidade e altas temperaturas;
A impedância do cabo deve ser consistente para transmissão de sinal sem perdas;
Confiabilidade e vida útil dependem dos padrões, escolhendo militar ou comercial conforme necessário;
Consulte a tabela para correspondência rápida, alcançando uma seleção precisa com alta eficiência!
Seja a construção de estações base no campo das comunicações, a calibração de instrumentos em testes e medições ou a pesquisa e desenvolvimento de equipamentos no setor aeroespacial, a seleção de conectores coaxiais RF de alta frequência está diretamente relacionada ao sucesso do projeto. Dominar métodos de seleção científica e escolher conectores adequados pode garantir uma transmissão de sinal mais estável e uma operação de equipamento mais confiável, protegendo a inovação tecnológica e o desenvolvimento em vários setores!
O Conector TNC: Um Padrão Confiável para Aplicações de RF
O conector TNC, abreviação de Threaded Neill–Concelman, representa uma das soluções mais robustas e confiáveis dentro da família de conectores coaxiais RF. Ao contrário dos conectores de estilo baioneta, o TNC emprega um mecanismo de acoplamento rosqueado, que garante um encaixe seguro mesmo em ambientes sujeitos a vibração, estresse mecânico e condições climáticas adversas. Essa vantagem de design o torna particularmente adequado para aplicações onde a estabilidade do sinal e a durabilidade mecânica são primordiais.
O Conector Coaxial RF TNC Macho – Tipo Reto, oferecido pela Sipu RF, é projetado em conformidade com os padrões reconhecidos internacionalmente, incluindo MIL-C-39012 e IEC 60169-17. Essa conformidade garante não apenas um desempenho elétrico confiável, mas também a intercambialidade com produtos internacionais comparáveis, o que é um fator crítico nas cadeias de suprimentos globais. O conector suporta uma ampla faixa de frequência que se estende de DC até 11 GHz, atendendo assim aos requisitos de sistemas de comunicação tradicionais e aplicações modernas de alta frequência.
De uma perspectiva técnica, o conector mantém uma impedância característica de 50 ohms e demonstra excelente estabilidade elétrica com uma VSWR de 1,3 ou menos. Ele também suporta tensões dielétricas de até 1500 V e fornece resistência de isolamento maior que 5000 MΩ, garantindo segurança e desempenho em condições exigentes. A perda de inserção permanece baixa, medida em não mais que 0,06√F (GHz) dB, o que é essencial para minimizar a degradação do sinal em frequências estendidas. Mecanicamente, o conector é construído para suportar um mínimo de 500 ciclos de acoplamento, refletindo sua adequação para testes de laboratório e implantação em campo.
A escolha dos materiais aprimora ainda mais o desempenho e a longevidade. O condutor central é feito de latão com banho de ouro para otimizar a condutividade e reduzir o risco de corrosão, enquanto o isolador emprega PTFE por suas excelentes propriedades dielétricas e estabilidade térmica. O condutor externo é de latão niquelado, oferecendo resistência mecânica e resistência ao desgaste, e um anel de vedação de borracha de silicone garante proteção ambiental para uso externo.
As aplicações práticas do conector TNC se estendem por equipamentos de comunicação móvel, antenas, sistemas de navegação, tecnologias de radar e sistemas RF gerais onde a confiabilidade não pode ser comprometida. Seja em telecomunicações civis ou instalações de nível de defesa, o conector TNC continua a servir como um padrão da indústria para conexões RF rosqueadas e estáveis.
A Sipu RF está comprometida em fornecer soluções TNC padrão e personalizadas. Nossa gama de produtos inclui designs retos e de ângulo reto, variações de plugue e tomada e configurações de polaridade reversa para atender às diversas necessidades de engenharia. Com certificação sob ISO9001, RoHS e CE, nossos conectores combinam padrões globais de qualidade com capacidades de fabricação flexíveis.
Para engenheiros e profissionais de compras que buscam conectividade RF confiável, o conector TNC continua sendo uma escolha comprovada e versátil. Na Sipu RF, nos esforçamos para garantir que cada conector não apenas atenda, mas exceda as expectativas de desempenho, durabilidade e compatibilidade nos exigentes ambientes de RF de hoje.
